CZ型西德直联式离心泵
产品分类:其他未分类
产品介绍
■ CZ型西德直联式离心泵产品概述：
温州中耐泵阀生产的CZ型西德直联式离心泵系单级单吸悬臂直联式离心水泵，供吸送80℃以下清水或物理化学性质似于水的液体，适用于工厂、矿山、城市给水排水和农田灌溉等用途。
本泵强构简单、紧凑、性能可靠、体积小、重量轻、电耗低，使用维修方便。
■ CZ型西德直联式离心泵型号意义：
■ CZ型西德直联式离心泵结构说明：
泵的主要零件有：泵体1；直联架2：叶轮4：机械密封部件9：Y系列加轴伸电机12等，(见图1CZ型泵结构图)。
本型泵泵盖与泵体铸成一体，叶轮直接装在电机轴上，并用叶轮螺母10加外舌止退垫圈7固紧。
水泵采用机械密封，为了防止因机械密封损坏导致液体流入电机内，电机轴装有挡水圈5。
泵体出水口一般朝上，也可以朝侧，这时只要将泵体与直联架螺栓松开，调转泵体即可。
CZ型西德直联式离心泵不带底座。用户可以根据直联架的地脚孔位置改置水泥墩或钢架支承座，使用时泵体下方应有支承，且吸水管路路件重量应有另支承，不能压在水泵上。

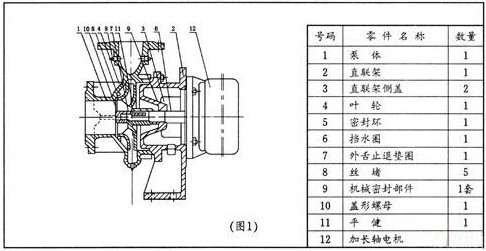

■ CZ型西德直联式离心泵结构图：
■ CZ型西德直联式离心泵主要用途：
CZ型西德直联式离心泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增 压及设备配套，使用温度T≤80℃。广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
■ CZ型西德直联式离心泵性能参数：
|
泵型号 |
流 量 |
扬 程m |
转速r/min |
轴功率 |
电机功率KW |
泵效率% |
必需汽蚀余量 |
最大吸上真空度 m |
|
|
m3/h |
L/S |
||||||||
|
CZ150-200 |
180 |
50 |
11.5 |
1450 |
8.54 |
11 |
66 |
2.9 |
7.1 |
|
300 |
83 |
8.9 |
9.31 |
78 |
4 |
6 |
|||
|
360 |
100 |
7.0 |
9.94 |
69 |
4.8 |
5.2 |
|||
|
CZ200-230 |
450 |
69.4 |
9.2 |
1450 |
13.05 |
15 |
48 |
4 |
6.3 |
|
415 |
115.3 |
7.2 |
12.24 |
66.5 |
5.5 |
5.3 |
|||
|
485 |
135 |
6.4 |
12.1 |
70 |
6.7 |
4.3 |
|||
|
CZ80-200 |
33 |
9.17 |
13.5 |
1450 |
1.70 |
4 |
69 |
1.84 |
8.3 |
|
55 |
15.28 |
12.3 |
2.44 |
75.5 |
3.0 |
7.3 |
|||
|
66 |
18.34 |
10.5 |
2.7 |
70 |
4.9 |
5.5 |
|||
|
CZ100-160 |
87 |
24.4 |
9.7 |
1450 |
3.29 |
5.5 |
70 |
3.3 |
7.0 |
|
145 |
40.3 |
8.2 |
4.15 |
78 |
4.14 |
6.5 |
|||
|
170 |
47.2 |
7 |
4.26 |
76 |
7.35 |
3.5 |
|||
|
CZ100-160A |
78 |
21.67 |
8 |
1450 |
2.7 |
4 |
63 |
3.25 |
7.0 |
|
130 |
36.11 |
6.5 |
3.03 |
76 |
4.0 |
6.5 |
|||
|
150 |
43.3 |
5 |
3.032 |
70 |
5.2 |
5.5 |
|||
|
CZ100-200 |
66 |
18.3 |
9.4 |
1450 |
2.72 |
5.5 |
62 |
2 |
8.0 |
|
110 |
30.6 |
8.5 |
3.5 |
73 |
2.9 |
7.5 |
|||
|
132 |
36.7 |
7.2 |
3.81 |
68 |
4.05 |
6.5 |
|||
■ CZ型西德直联式离心泵使用性能说明：
水泵工作性能表中规定的流量，扬程和最大吸上真空度等性能参数，是在表列转速下的水泵工作能力，表中的流量是指泵的实际输水量或排水量。
用户确定的使用扬程应尽量接近水泵的工作扬程。而使用扬程的计算是指排水面至吸水面的垂直高度加上从吸水管路吸入口直至排出管路排出口的全部水头损失的总和(包括阀门、弯头、锥管等损失)。
性能表中的最大吸上(米水柱)是指大气压力为0.097991MPa，水温20条件下，在一定流量时水泵允许的最大吸上真空度。用户在安装水泵时，要注意泵轴心线至吸水面的垂直高度，其位置的选择应尽可能靠近水源，接近水面，以达到缩短进水管路，选用时应考虑到该泵在最大流量前提下的允许吸上真空泵(米水柱)减去吸水管路中全部(包括阀门、弯头、底阀、过滤器等)水头损失，及水温与大气压对吸上真空度的影响。
本型泵中规定的转数是泵最高转数，在泵运转中只允许比规定转数高4%，若再要提高须取得本厂同意，但可适当减低转速使用。
离心泵订货友情提示：
● 请提供以下详细数据：①CZ型西德直联式离心泵产品名称与型号②CZ型西德直联式离心泵流量③CZ型西德直联式离心泵扬程(m)④CZ型西德直联式离心泵口径⑤CZ型西德直联式离心泵电机功率(KW)⑥CZ型西德直联式离心泵转速(r/min)⑦CZ型西德直联式离心泵电压〔V〕⑧CZ型西德直联式离心泵吸程(m)⑨CZ型西德直联式离心泵是否带附件以便我们的为您正确选型。
● 若已经由设计单位选定我公司的CZ型西德直联式离心泵产品型号，请按CZ型西德直联式离心泵型号直接向中耐泵阀销售部订购。
● 当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们中耐泵阀的技术专家为您审核把关。
● 感谢您访问我们中耐泵阀的网站【www.b-fz.com】如有任何疑问.您可以致电给我们,电话：0577-66998225、66998226，我们一定会尽心尽力为您提供优质的服务。
