TSWA型卧式多级离心泵┃分段式离心泵

■ TSWA型卧式多级离心泵┃分段式离心泵产品概述：

TSWA型卧式多级离心泵┃分段式离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品，符合JB/T53058-93质量标准。
本系列泵由于采用了优秀的水力模型及低转速电机，因而具有高效节能、运行平稳、噪声低、振动小等优点，同时，易损件寿命成倍增长大大延长了泵的使用寿命。

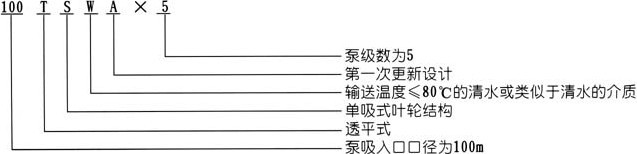

■ TSWA型卧式多级离心泵┃分段式离心泵型号意义：

■ TSWA型卧式多级离心泵┃分段式离心泵产品特点：

      1、TSWA型卧式多级离心泵┃分段式离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
      2、TSWA型卧式多级离心泵┃分段式离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；
      3、TSWA型卧式多级离心泵┃分段式离心泵的进口为水平方向，出口为垂直向上布置，简化管路；
      4、TSWA型卧式多级离心泵┃分段式离心泵的电机为卧式结构，便于维修。  TSWA型卧式多级离心泵┃分段式离心泵结构说明：

      1、TSWA型卧式多级离心泵┃分段式离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；
      2、TSWA型卧式多级离心泵┃分段式离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
      3、TSWA型卧式多级离心泵┃分段式离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
      4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；
      5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；
      6、TSWA型卧式多级离心泵┃分段式离心泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。

■ TSWA型卧式多级离心泵┃分段式离心泵工作条件：

      1、TSWA型卧式多级离心泵适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm
      2、TSWA型卧式多级离心泵介质温度：-15℃~80℃；
      3、TSWA型卧式多级离心泵工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）
      4、周围环境温度应低于40℃,相对湿度低于95%;
      5、由于TSWA型卧式多级离心泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
      注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

■ TSWA型卧式多级离心泵┃分段式离心泵产品用途：

TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。
